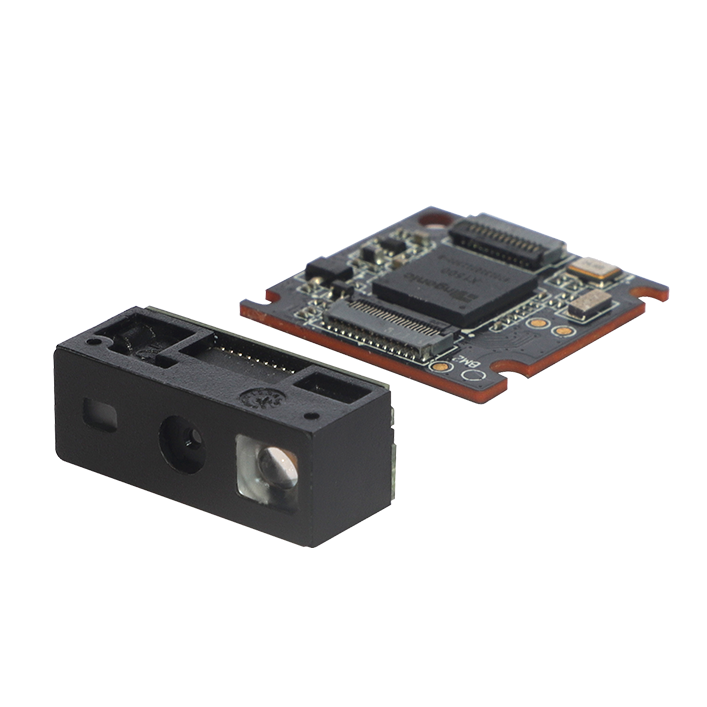

新大陸NLS-EM2596條碼掃描模塊介紹

新大陸NLS-EM2596條碼掃描模塊采用新大陸第六代核心解碼技術，使用新的1280*800高清影像感測器，搭配激光十字對焦，戶外陽光下依然清晰可見，確保準確的掃描條碼，體積減小，可滿足各類小型化應用的需求，適合PDA設備配套、平板設備配套、輕薄型設備配套、傳統自助設備配套、條碼槍等設備集成。

蘇州遠景達是新大陸華東華南區總代，代理的新大陸掃描模塊型號齊全，價格合理,確保正品newland,擁有完善售后技術團隊，正規售后服務,可開增票；新大陸newland條碼掃描模塊廣泛應用于流水線、閘機、自助終端、pda掃描槍等場合400-928-2622。

新大陸NLS-EM2596條碼掃描模塊特性

◆ 核心技術

采用自主研發的第六代核心解碼技術，可快速識讀各類品質的條碼。

◆ 清晰的瞄準模式

即使在明亮的陽光下，也能提供清晰的激光十字瞄準，確保準確的掃描條碼。

◆ 綠色低功耗

采用自主的核心技術，大大降低運行功耗，延長設備使用壽命。

◆ 高集成度

解碼板和攝像頭分體式設計，體積減小，可滿足各類小型化應用的需求。

新大陸NLS-EM2596條碼掃描模塊技術參數

掃描性能	圖像傳感器		像素為1280×800的 CMOS傳感器
	照明對焦		暖白光LED 紅色激光650nm
	識讀碼制	2D	PDF417, QR Code, Data Matrix, 漢信碼, Micro PDF417, GM Code，Micro QR, Code One, etc.
		1D	Code 11, Code 128, Code 39, GS1 128(UCC/EAN-128), AMI 128, Codabar, ISBT 128,Code 93, UPCA, UPCE, Coupon, GS1 Composite, EAN13, EAN8, ISSN, ISBN, Interleaved 2/5, Matrix 2/5, ITF14, ITF6, Industrial 2/5, Standard 2/5, China Post 25, MSI Plessey, Plessey, GS1 Databar(RSS), Code 49, Code 16K, etc.
	識讀精度*		≥3mil
	典型識讀景深*	EAN-13 (13mil)	70mm~500mm
		PDF417 (6.7mil)	70mm~225mm
		Code39 (5mil)	90mm~265mm
		Data Matrix (10mil)	65mm~215mm
		QR Code (15mil)	40mm~295mm
	符號反差*		≥25%
	條碼靈敏度**		傾斜±60°，偏轉±60°，旋轉360°
	視場角度		水平42°，垂直28°
機械/電氣參數	通訊接口		TTL-232,USB
	外觀尺寸(mm)		圖像采集器	21.5(W)×10.2(D)×8.6(H)（最大值）
			解碼板	21.5(W)×21.5(D)×4.2(H)（最大值）
	重量		4g
	工作電壓		3.3 VDC±5%
	額定功耗		888mW(典型值)
	電流@3.3 VDC	工作	269mA(RMS典型值)，399mA(RMS最大值)
		空閑	<70mA
		睡眠	<1mA
環境參數	工作溫度		-20℃~+60℃
	儲存溫度		-40℃~+70℃
	工作濕度		5%~95%（無凝結）
	環境光照		0~100,000LUX
國際認證			FCC Part15 Class B，CE EMC Class B，ROHS
配件列表	開發板		開發板帶觸發按鍵和蜂鳴器，具備RS232和USB
	數據線	USB	USB數據線，用來連接開發板和信息接收主機
		RS-232	RS232數據線，用來連接開發板和信息接收主機。
	電源適配器		5V電源適配器，配合RS232數據線給開發板供電

*測試條件：環境溫度=23℃；環境照度=300 LUX白熾燈；紙質碼使用新大陸制定的測試樣碼
**測試條件：測試距離=（最小景深+最大景深）/2；環境溫度=23℃；環境照度=300 LUX白熾燈
1D：code128; 5 Bytes; 最小條空寬度=10 mil; PCS=0.8;
*規格如有更改，恕不另行通知*
