新大陸NLS-EM3296二維條碼掃描模塊

產品說明

產品特點

技術參數

新大陸NLS-EM3296二維條碼掃描模塊介紹

新大陸NLS-EM3296二維條碼掃描模塊能快速地識讀紙張/屏幕的一維/二維條碼。該產品擁有良好的一維條碼識讀性能，高集成度，低功耗，尺寸小巧，具有良好的性價比。非常適合嵌入在PDA設備、POS設備、平板設備及各類輕薄型設備中使用。

蘇州遠景達是新大陸華東華南區總代，代理的新大陸掃描模塊型號齊全，價格合理,確保正品newland,擁有完善售后技術團隊，正規售后服務,可開增票；新大陸newland條碼掃描模塊廣泛應用于流水線、閘機、自助終端、pda掃描槍等場合400-928-2622。

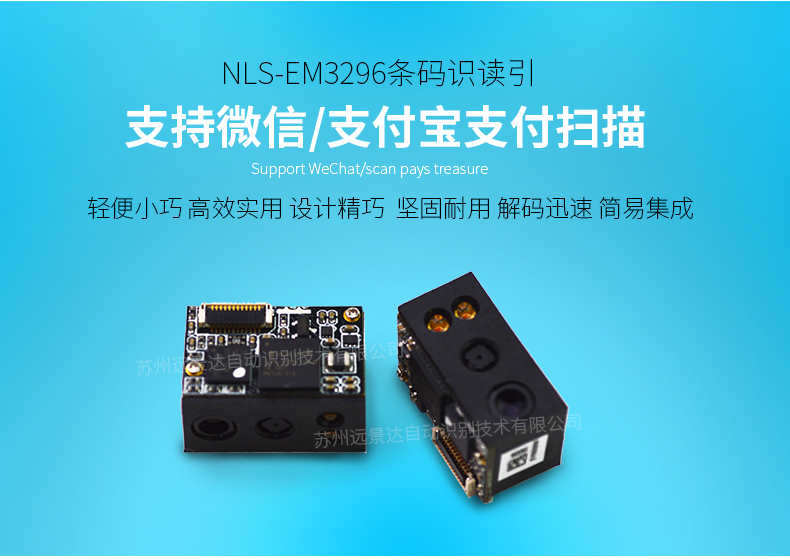

新大陸NLS-EM3296二維條碼掃描模塊

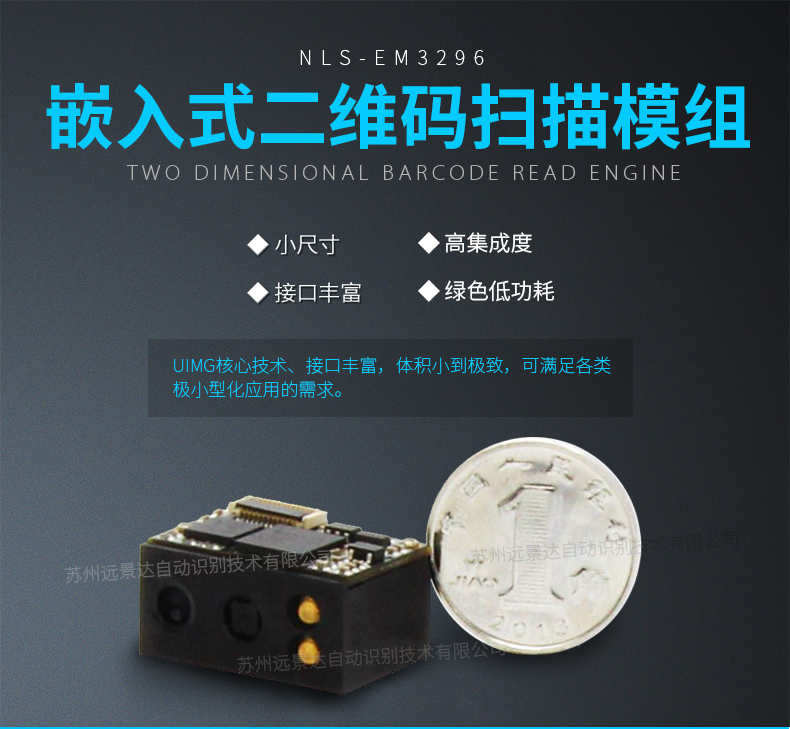

新大陸NLS-EM3296二維條碼掃描模塊特性

◆ 核心技術

采用自主研發的第六代核心解碼技術，可快速識讀各類品質的條碼。

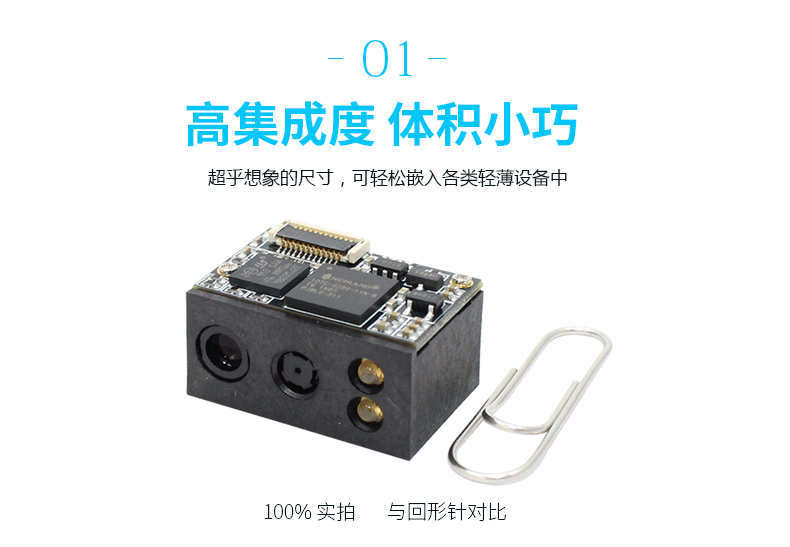

◆ 小尺寸

超乎想象的尺寸，可輕松嵌入各類輕薄設備中。

◆ 接口豐富

提供USB和TTL232接口，滿足更多接口需求。

◆ 高集成度

解碼板和攝像頭一體化設計，體積減小，可滿足各類小型化應用的需求。

◆ 綠色低功耗

采用自主核心技術，大大降低運行功耗，延長設備使用壽命。

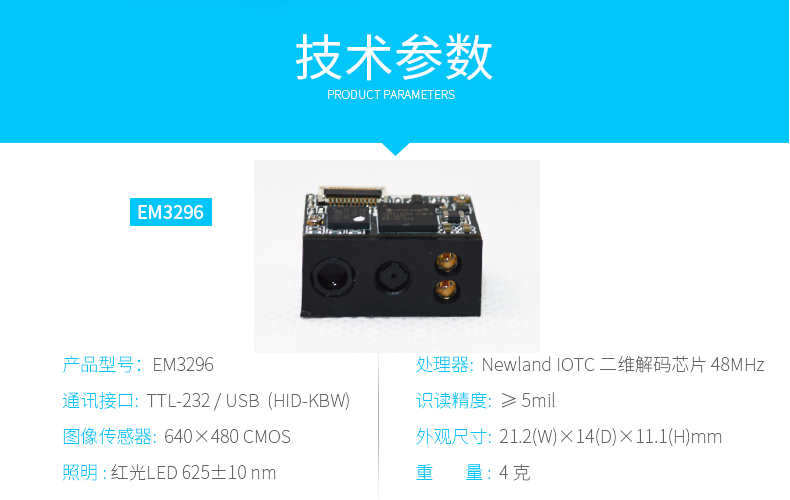

新大陸NLS-EM3296二維條碼掃描模塊技術參數

掃描性能	圖像傳感器		640×480 CMOS
	照明		紅光LED 625nm±10nm
	對焦		紅光LED 625nm±10nm
	識讀碼制	2D	PDF417、QR Code (QR1/2, Micro)、Data Matrix (ECC200, ECC000, 050, 080, 100, 140)、漢信碼
	識讀碼制	1D	Code128, UCC/EAN-128, AIM128, EAN-8, EAN-13, ISBN/ISSN, UPC-E, UPC-A, Interleaved 2 of 5, ITF-6, ITF-4, Matrix 2 of 5, Codabar, Industrial 25, Standard 25, Code39, Code 93, Code 11, Plessey, MSI-Plessey, GS1-DataBarTM(RSS)(RSS-14、RSS-Limited、RSS-Expand)
	識讀精度*		≥4mil
	典型識讀景深*	EAN-13	55mm~360mm (13mil)
		Code 39	45mm~160mm (5mil)
		Data Matrix	40mm~110mm (10mil)
		QR Code	45mm~140mm (15mil)
		PDF 417	50mm~110mm (6.67mil)
	符號反差*		≥25%
	條碼靈敏度**		傾斜±50°，偏轉±50°，旋轉360°
	視場角度		水平44°，垂直33.2°
機械/電氣參數	通訊接口		TTL-232 , USB (HID-KBW、虛擬串口)

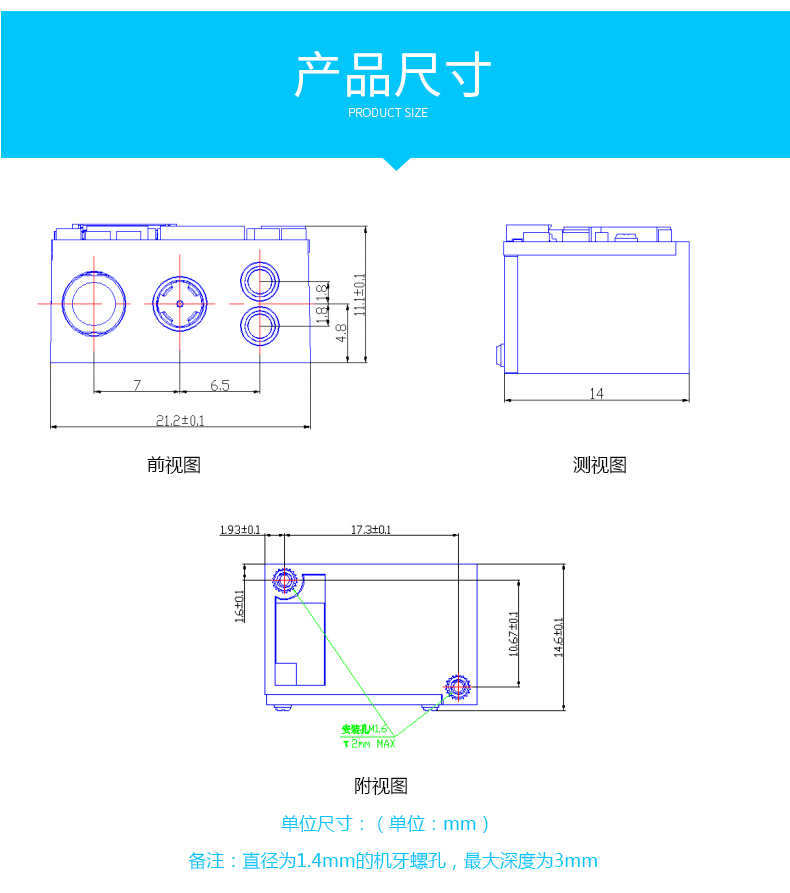

	外觀尺寸(mm)		21.8(W)×15.3(D)×11.8(H)mm（最大值）
	重量		4g
	工作電壓		3.3 VDC±10%
	額定功耗		437mW（典型值）
	電流@3.3VDC	工作	141mA（典型值），198mA（最大值）
	電流@3.3VDC	待機	10mA
		休眠	<10μA
環境參數	工作溫度		-20℃~+50℃
	儲存溫度		-40℃~+70℃
	工作濕度		5%~95%（無凝結）
	環境光照		0~100000LUX
國際認證			FCC Part15 Class B，CE EMC Class B
配件列表	開發板		開發板帶觸發按鍵和蜂鳴器，具備RS-232和USB輸出
	數據線	USB	USB數據線，用來連接開發板和信息接收主機
	數據線	RS-232	RS-232數據線，用來連接開發板和信息接收主機
	電源適配器		5V電源適配器，配合RS-232數據線給開發板供電
