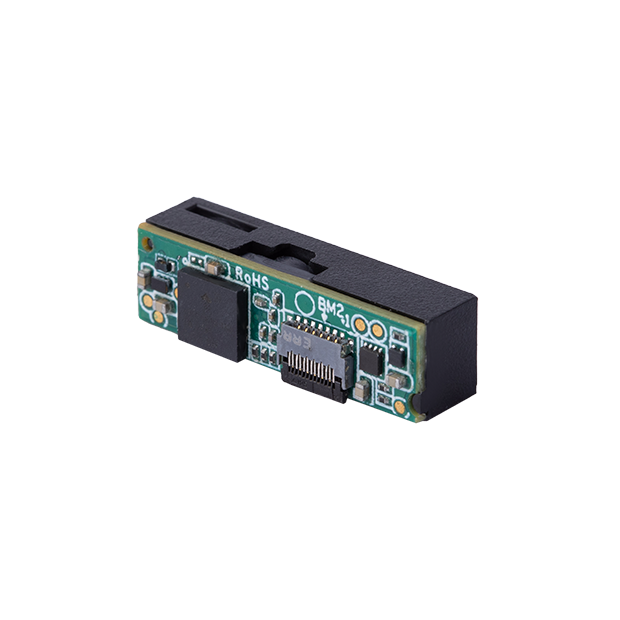

新大陸NLS-N1-W二維碼掃碼頭

新大陸NLS-N1-W二維碼掃碼頭介紹

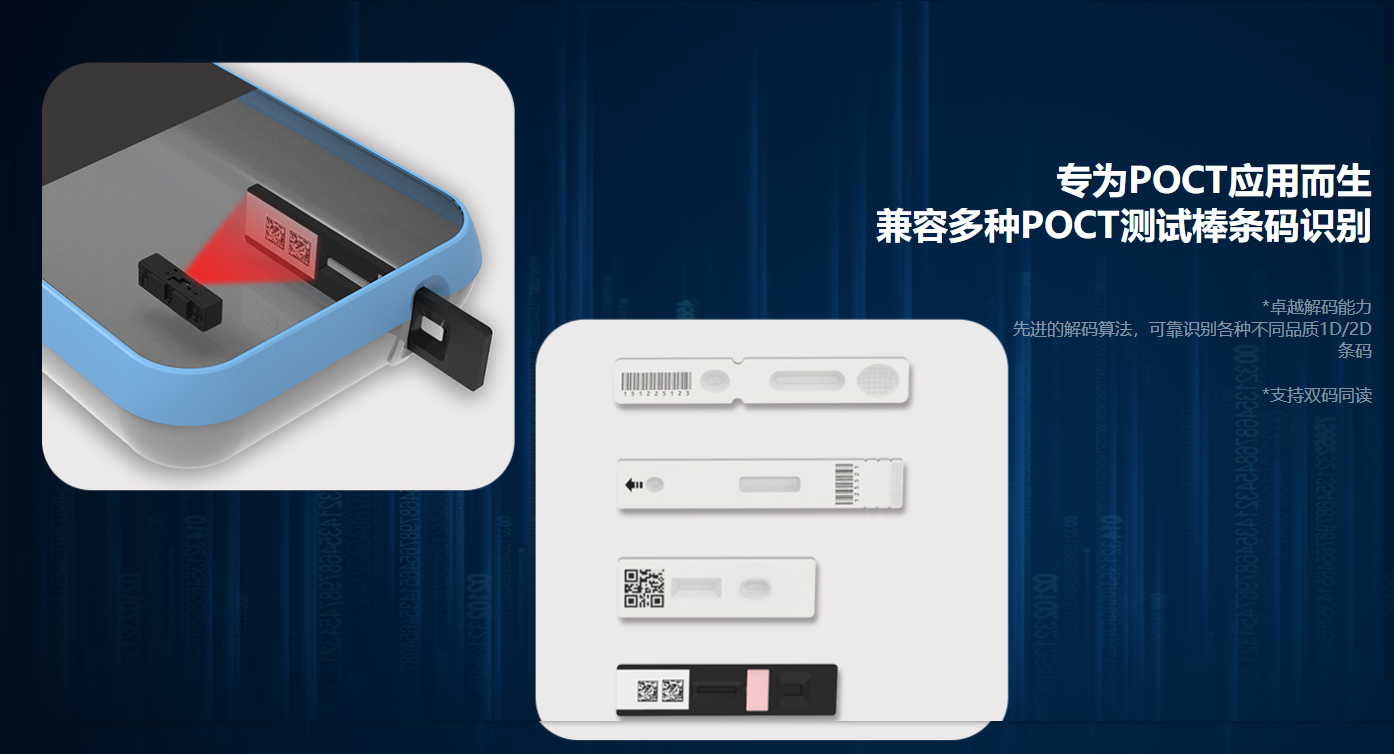

新大陸NLS-N1-W二維碼掃碼頭是一款很小尺寸的嵌入式條碼識讀引擎，采用了 CMOS 影像技術以及具先進水平的新大陸UIMG 智能圖像識別技術的很新一代解碼芯片一體化設計。超小體積、近距大廣角識讀能力，可高度集成于各類近距/機內識讀需求的輕薄便攜式設備，如：POCT分析設備，用于試劑卡上一維或二維條碼的可靠識讀；票證檢核設備等。

新大陸NLS-N1-W是標準型號新大陸NLS-N1的升級款，同時還有一款遠距掃碼的型號為新大陸NLS-N1-ER。

新大陸NLS-N1-W二維碼掃碼頭特性

68°廣角近距讀碼

針對近距讀碼應用需求，水平視場角達 68°，在 近距 30mm 處即可讀 40mm 的 1D 碼或是在 50mm 處 可讀 65mm 長的 1D 長碼，適合醫療行業機內讀碼 或是票證機內讀碼應用。

核心技術

采用自主研發的第六代UIMG核心解碼技術，可 快速識讀各類品質的條碼。

一體化設計

圖像采集器與解碼板一體化設計，高集成度，可 適應各種輕薄移動式設備應用。

綠色低功耗

采用自主的CMOS核心技術，大大降低運行功 耗，延長設備使用壽命。

新大陸NLS-N1-W二維碼掃碼頭技術參數

性能參數

圖像傳感器640*480 CMOS

照明3000K 白光 LED

瞄準625nm 紅色 LED

識讀碼制1D & 2D （詳見產品規格書）

識讀精度≥3mil (1D) / ≥6.67mil (2D)

典型識讀景深PDF417 (6.7mil) 25-45mm / Code 39 (5mil) 25-50mm / Data Matrix (10mil) 25-45mm / QR Code (15mil) 20-60mm

符號反差≥25%

條碼靈敏度傾斜±50°，偏轉±50°，旋轉 360°

視場角度水平 68°，垂直 51°

物理參數

通訊接口TTL-232, USB

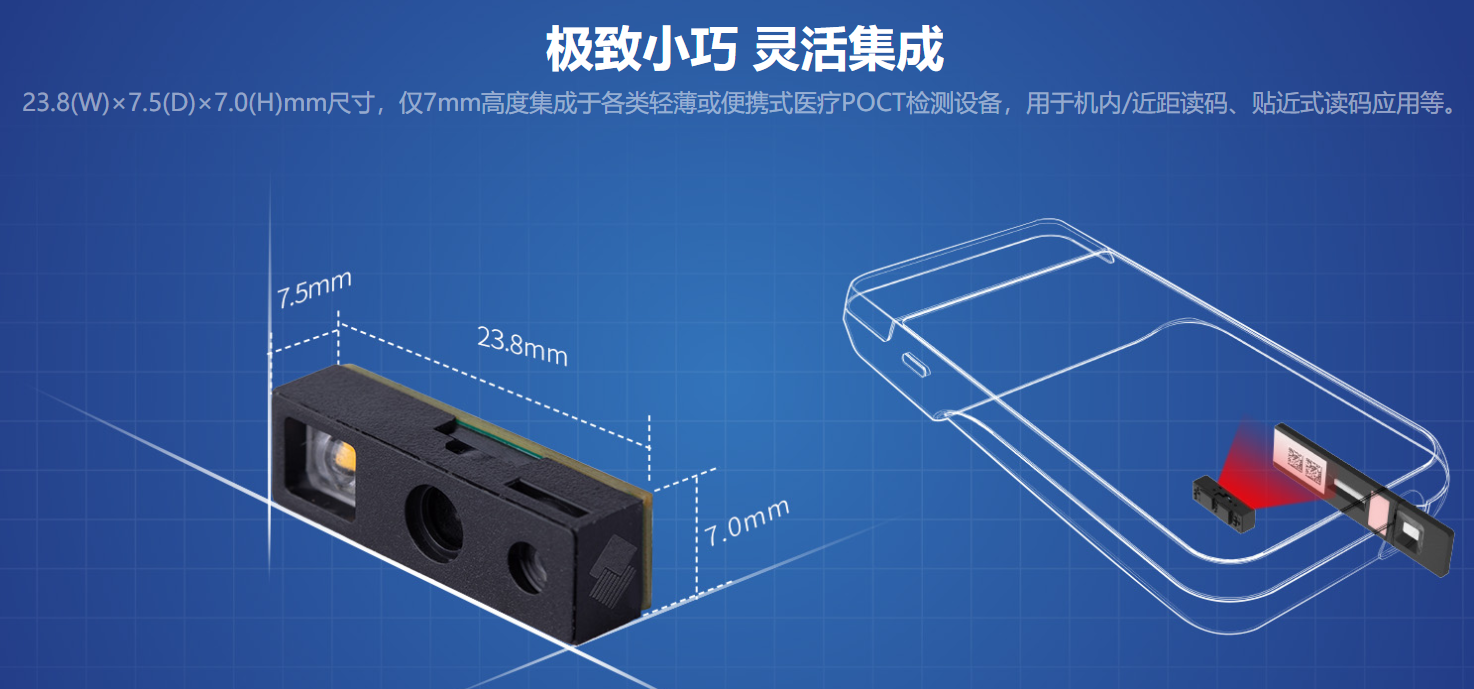

外觀尺寸(mm)23.8(W)×7.5(D)×7.0(H) (很大值)

重量1.2g

工作電壓3.3 VDC±5%

電流@3.3 VDC工作電流 （RMS） 68mA（典型值）/ 空閑電流 11.8mA / 休眠電流 <0.3mA

環境參數

工作溫度-20℃~+55℃

儲存溫度-40℃~+70℃

工作濕度5%~95%（無凝結）

環境光照0~100,000LUX
