海康智能工業讀碼器讀取Pcb通孔二維碼案例

通孔通常指印制電路板上的一個孔，用于固定安裝插接件或連通層間走線，主要起到電路互相連接導通的作用。對于多層PCB來說，PCB通孔通常可以分為：通孔、埋孔、盲孔三類。

PCB通孔的大小取決于它的位置、用途和其他因素，這就是為什么每個PCB制造商都提供幾種PCB位尺寸。大多數制造商可以制造小到0.15毫米或更大的孔1mm或更大的孔。在考慮所需孔的尺寸時，還需要考慮孔周圍會形成的環或銅墊和相關生產條碼信息。

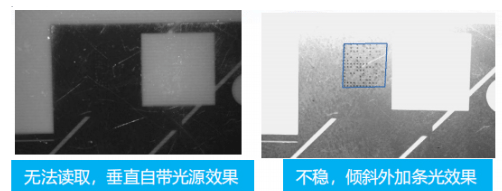

采用海康智能工業讀碼器測試圖片

檢測內容：讀取pcb通孔旁的二維碼。

解決方案

由于pcb通孔底板暗黑反光，二維碼打碼工藝為打通孔，并且是生產線上動態讀取，這些因素要求打光條件較高。普通垂直自帶光源無法識別，結合現場實際和相關調試，采用海康智能工業讀碼器和垂直加背光源的方式穩定讀取二維碼信息。
