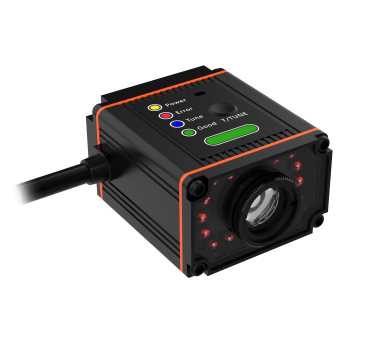

GXF-75Series工業固定式DPM掃描器

照明

14顆LED（上下各4顆，左右各3顆），紅色及白色兩種顏色可選

主芯片

ARM Cortex-A7，1.2G高性能 CPU，MIPI接口

瞄準指示

激光點對焦或十字對焦

識讀模式

自動感應、連續模式、脈沖模式（外部觸發）

解碼算法

支持很新一代工業DPM算法

識讀碼制

1D

UPC A , UPC E , EAN 8 , EAN 13 , Code 128 , Code 39 , Code 93 ,

Code 32 , Code11 , Codabar ,Plessey , MSI , Interleaved 2 of 5 ,

IATA 2 of 5 , Matrix 2 of 5 , Straight 2 of 5 , Pharmacode ,

RSS-14 , RSS-14 Expanded , RSS-14 Limited Composite

Code-A , Composite Code-B , Composite Code-C

2D

PDF 417 , Micro PDF 417 , Data Matrix , QR , Micro QR , Aztec , MaxiCode

識讀精度

1D : ≥3 mil ; 2D : ≥5 mil

景深范圍

可外部手動機械調焦，調焦范圍HD->SR->LR

視場角度

水平(H) 30° ±1，垂直(V)  33°±1 （以上規格基于M12 - 6mm鏡頭）

打印對比度

≥20%

   機 械 &

外觀尺寸

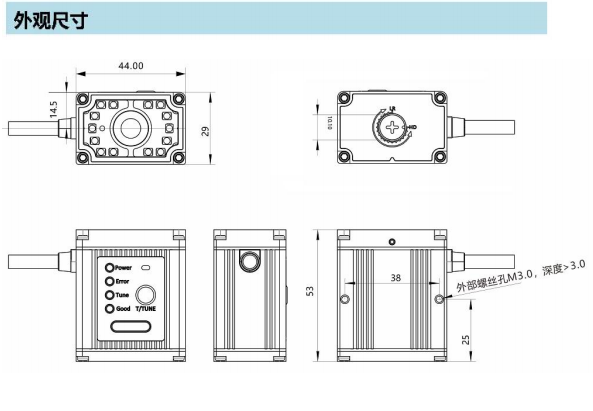

44(W) × 53 (D) × 29 (H)(mm)，不包含SR的部分

外殼

全金屬鋁合金外殼

電氣參數

重量

大約110g

通訊接口

USB ，RS-232，Virtual COM Port

按鍵

T/TUNE智能調試按鈕，可同時實現TUNE及TEST功能

提示方式

蜂鳴器、LED 指示燈（包含GR/NG/TUNE/PW）

數據線

可外接I/O接線盒(USB/RS232/網口三種配置可選)

工作電壓

DC 5V-±5%，外接I/O接線盒，很高可達36V

工作電流

300 mA ±5%（典型值）, 450 mA ±5%（很大值）

外部輸出

2 路光偶隔離輸出（Good ; NG）

觸發輸入光耦

1 路光偶隔離輸入（NPN / PNG / 繼電器）

環境參數

工作溫度

-10℃~+50℃

相對濕度

5%~95%（無凝結）

靜電防護

±12 kV（空氣放電），±8 kV（直接放電）

跌落高度

1.5米至水泥地面

防護等級

IP65

認證

FCC Part15 Class B，CE，EMC Class B
