Datalogic Matrix 300 固定式工業讀碼器

產品說明

產品特點

技術參數

Datalogic Matrix 300 固定式工業讀碼器介紹

Matrix 300N?是一款超緊湊的圖像式條形碼閱讀器，專為高速和直接零件標識（DPM）而設計。

Matrix 300N?結合了具有超快圖像采集功能的高分辨率傳感器，像素高達1.3兆，幀率為60幀/秒。光學系統采用了液體透鏡模塊，實現了對焦的電子控制，可在不移動部件的情況下自動調節聚焦。

該型號閱讀器采用創新性照明設計，在整個前表面都內嵌集成照明器。照明器具有亮場和暗場兩種照明模式，無論是對于普通、蝕刻、高反射性還是織構表面上的條形碼都能夠提供完美照明。Matrix 300N?具有超緊湊外形和旋轉接頭，因此非常適用于狹小空間。

此外，M12，4芯連接器為OEM行業輕松集成到現有系統中提供了新標準。

以太網供電（POE）選項是一種獨特的高性價比特性，通過標準的單一以太網連接就能實現閱讀器的供電和通訊。

Matrix 300N?由新型軟件DL.CODE驅動，為客戶提供大的使用便利性。

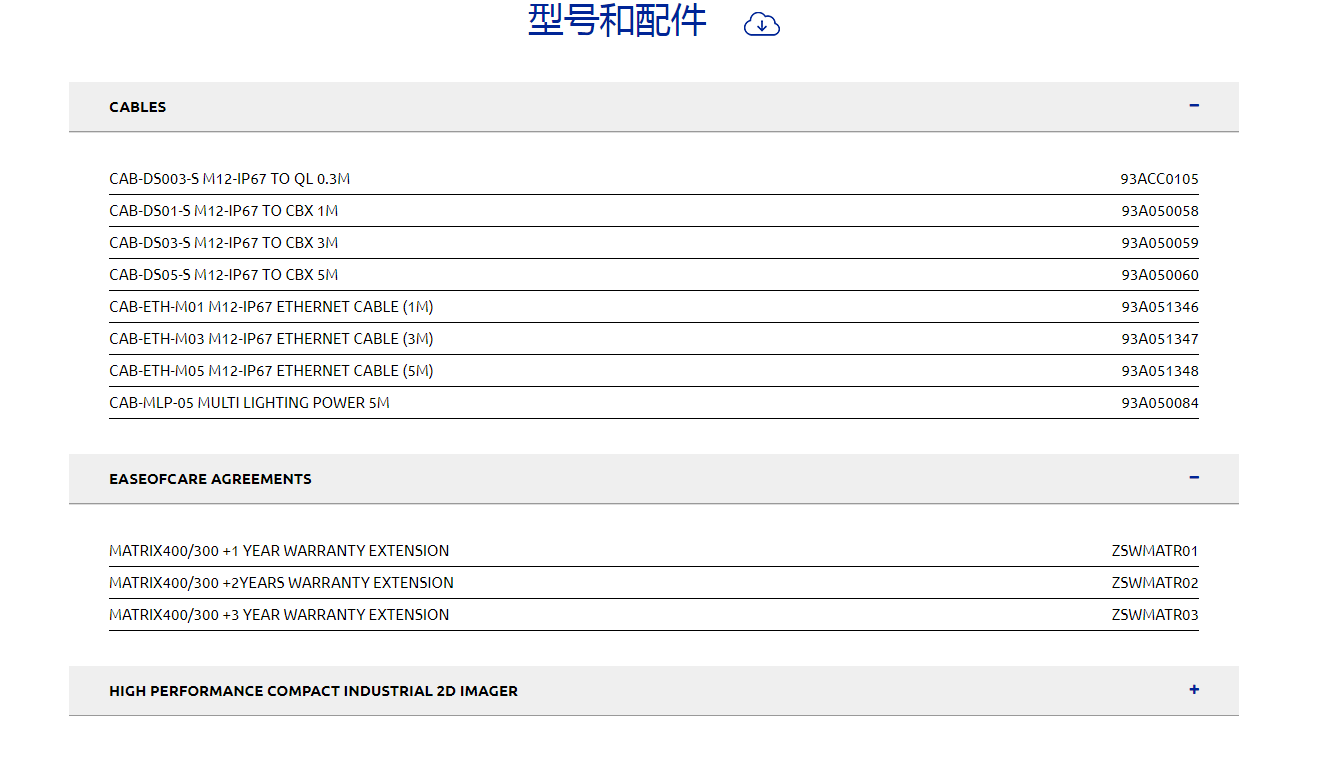

型號介紹

Datalogic Matrix 300 固定式工業讀碼器特性

集成超緊湊型閱讀器

具有高性能DPM讀取功能

采用液體鏡頭模塊，實現了電子對焦控制

集成了雙照明燈：暗場/亮場

配備快速、高分辨率的圖像傳感器：像素高達130萬、幀率高達60幀/秒

提供以太網電源選項

防護等級高達IP67，工作溫度為0至50°C

配備精密的雙激光瞄準系統

Datalogic Matrix 300 固定式工業讀碼器技術參數

標準機型
尺寸	95 x 54 x 43 mm Connector @ 0°；75 x 54 x 62 mm Connector @ 90°
重量	238 g 帶鏡頭和內部照明器
外殼材質	鋁，塑料閱讀窗保護罩
工作溫度	手動聚焦機型：0°至+ 50°C；電子液態鏡頭機型0°至+ 45°C
存儲溫度	-20至70°C
保護等級	IP67
靜電安全	有，帶有靜電安全前蓋附件
YGA激光保護	有，帶有YAG截止濾波片
偏振濾光鏡	有，帶有偏振版濾光片
電源	標準：10 VDC至30 VDC /以太網供電：48 Vdc（IEEE.802.3af）
電力消耗	最高8 W；一般5W
傳感器	圖像分辨率1280 x 1024（130萬像素）-CMOS全局快門
幀率	60 幀/秒
光學變焦控制	電子液態鏡頭機型（LQL-9MM）；手動固定鏡頭機型（LNS-6mm，LNS-9mm，LNS-12mm，LNS-16mm）
光學模型/視野角度	66° (6mm) ， 40° (9mm) ， 32°(12mm) ， 24° (16mm)
瞄準系統	雙激光指示器（CDRH / IEC Class II）
可讀符號	一維碼：所有標準一維符號；二維碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec；郵政碼：皇家郵政、日本郵政、Planet、Postnet等
通信接口	以太網10/100：以太網IP，TCP/IP，UDP，F(xiàn)TP，MODBUS TCP；串行RS232/RS422/RS485高達115.2 Kbit/s +輔助RS232；板載PROFINET-IO
閱讀器網絡	Datalogic ID-NET
連接模式	直連模式，主/從，以太網點到點
數字輸入	2光隔離，無極性和軟件可編程
數字輸出	3軟件可編程PNP / NPN（短路保護）。OUT3可編程為輸入輸出電流最大100 mA，飽和電壓小于3 V @ 100 mA
編程方法	基于Windows的SW（DL.CODE）通過以太網
用戶界面	X-PRESS，嵌入式人機界面，蜂鳴器、按鈕、7個LED（狀態、通信、觸發、良好閱讀、準備就緒、開機、網絡）
代碼質量指標	AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A
