MX-13系列二維碼掃描模組

產品說明

產品特點

技術參數

MX-13系列二維碼掃描模組介紹

MX-13系列二維碼掃描模組是一款高性能的掃碼頭，它體積小，性能優越。MX-13-V1幾乎支持所有通用一維/二維條碼，且針對低對比度、污損、扭曲等形態印刷條碼識讀場景也有上佳表現。其內部搭載一顆 1280*1024 像素的圖像傳感器，配以 MEXXEN 第三代解碼技術，能實現每秒120幀的高效圖像取樣。MX-13-V1非常易于整合到各種設備中，采用通用的 12pin ZIF 連接器及3.3伏供電，支持TTL及USB信號直接輸出，并有buzzer、LED等指示接口及外部trigger信號輸入I/O。

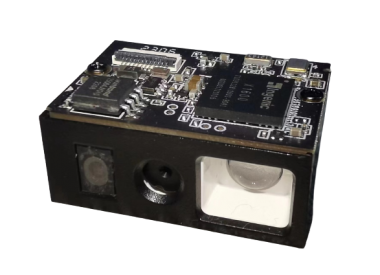

MX-13系列二維碼掃描模組

MX-13系列二維碼掃描模組特性

優異的解碼效能

■ 采用 MEXXEN 第三代解碼技術，適用于普通載體條碼及各類印刷條碼識讀，有優秀的解碼性能

一顆高亮度 LED 照明系統

■ 白色、高亮度LED照明補光系統，綠色條狀光瞄準

全局曝光

■ 帶有高速全局曝光，掃描速度更快，能流暢讀取各類細小條碼

■ 最高每秒幀率120FPS

MX-13系列二維碼掃描模組技術參數

掃描性能	像素	1280 (H) * 1024 (V)
	照明	白色強光
	對焦	激光十字瞄準
	識讀模式	按鍵模式、自動感應，外部觸發模式，串口指令模式
	識讀碼制	1D	UPC A , UPC E , EAN 8 , EAN 13 , Code 128 , Code 39 , Code 93 , Code 32 , Code11 , Codabar ,Plessey , MSI , Interleaved 2 of 5 IATA 2 of 5，Matrix 2 of 5，Straight 2 of 5，Pharmacode，GS1 DataBar 14，GS1 DataBar Expanded，GS1 DataBar Limited，Composite Code A，Composite Code B，Composite Code C
		2D	Data Matrix , QR Code , Micro QR，PDF417, Micro PDF417 ，Aztec , MaxiCode , 漢信碼
	識讀精度	1D : ≥3 mil ; 2D : ≥5 mil（HD）; 2D : ≥7 mil（SR）
	典型識讀景深			MX-13HD-V1	MX-13SR-V1
		QR (5mil)		50mm~105mm
		Code39(3mil)		45mm~150mm	70mm~155mm
		Code39(5mil)		35mm~230mm	45mm~255mm
		EAN(13mil)		50mm~340mm	50mm~530mm
	視場角度	水平 42° (H)，垂直 40° (V)
	掃描角度	左右±60°，上下±60°，旋轉360°
	打印對比度	≥20%(UPC/EAN 100% , PCS 90%)
機械 & 電氣參數	外觀尺寸	28.6(W) × 20.5 (D) × 13.2 (H) (mm)
	重量	大約 6g
	通訊接口	USB ，RS-232，Virtual COM Port
	提示方式	蜂鳴器、LED 指示燈
	工作電壓	DC 3.3V±5%
	工作電流	260 mA ±5%（典型值）, 380 mA ±5%（最大值）
安全規范	EMC	CE EN55022 B, FCC Part 15 Class B, VCCI, BSMI
環境參數	工作溫度	-10℃~+50℃
	存儲溫度	-40℃~+70℃
	相對濕度	5%~95%（無凝結）
	環境亮度	0~8,600Lux（熒光）0~100,000Lux（日光）
